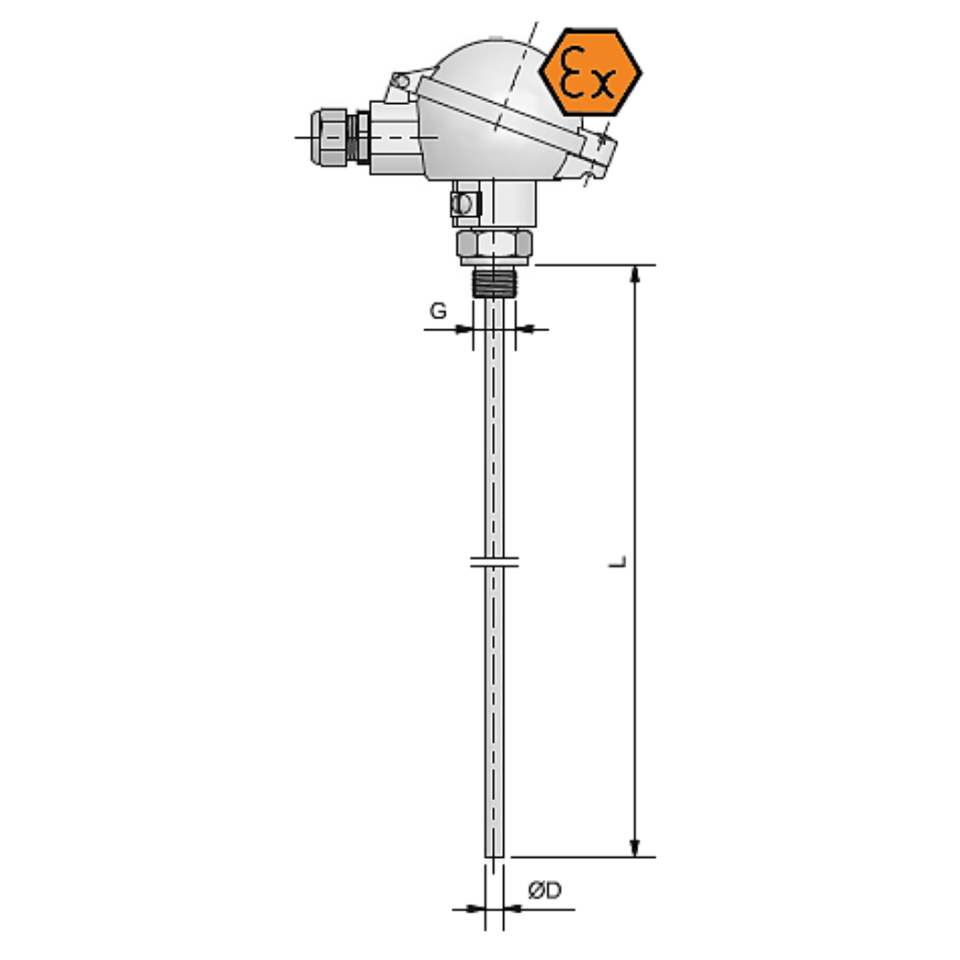

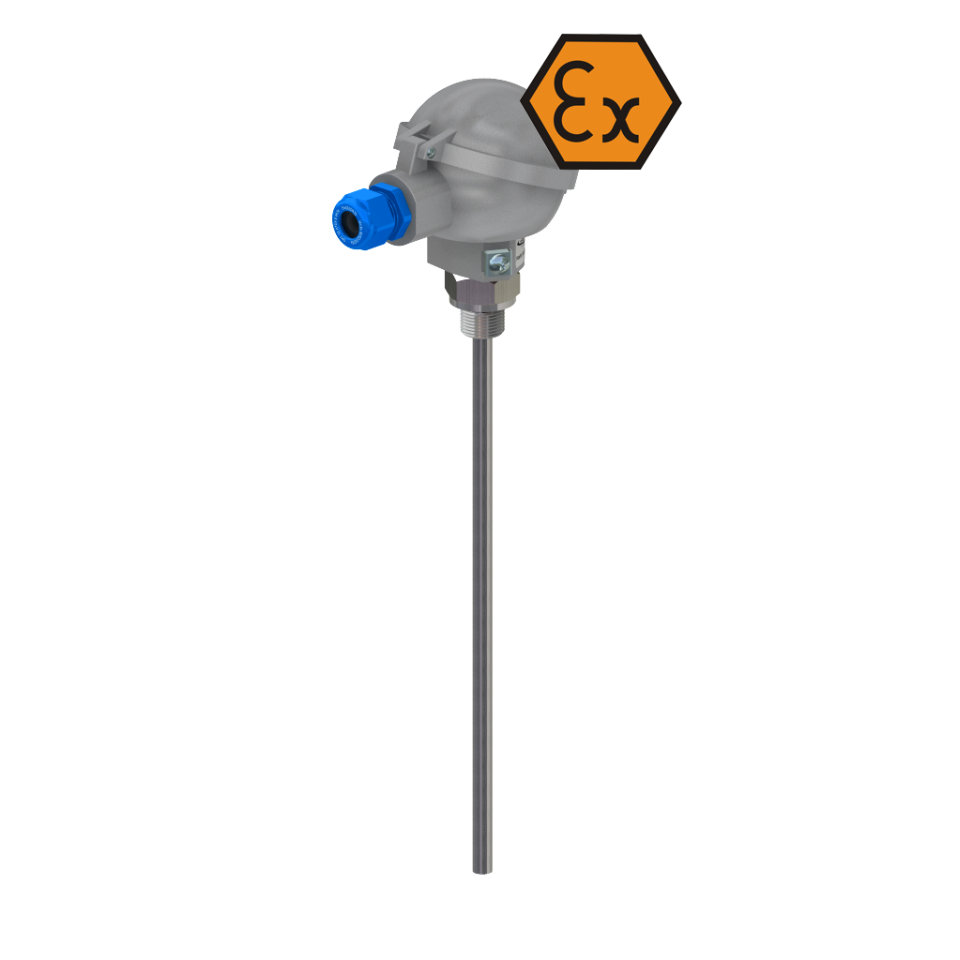

Otporni termometar s priključnom glavom, unutarnjim umetkom i okovom - ATEX osobno siguran

Upućivanje GXI-TOPGBR / GXI-APTOPGBR

  • Raspon projektirane temperature: -200 .. + 150 ° C.
  • Instalacije tehnoloških procesa u svim industrijama.
  • Instalacija u opasnim područjima.

Značajke proizvoda Otporni termometar s priključnom glavom, unutarnjim umetkom i okovom - ATEX osobno siguran

Tehnički podaci

  • Pojedinačni i dvostruki RTD
  • Izmjenjivi mjerni umetak izoliran mineralima
  • Procesni spoj zavaren na zaštitnu cijev
  • Promjer zaštitne cijevi: Ø9, Ø10, Ø11, Ø12, Ø15 mm
  • Zaštitni materijal cijevi: nehrđajući čelik 1.4541 (AISI321) ili drugi
  • ATEX kabelska uvodnica I M1, II GD, IP65 (promjer kabela Ø5..10mm)
  • Izlazni signal: RTD ili 4..20 mA (opcija)


Opis

Otporni termometri u ovoj seriji dizajnirani su za uvrtanje izravno u postupak, prvenstveno u posude i cjevovode. Ovi termometri prikladni su za tekuće i plinovite medije pod umjerenim mehaničkim opterećenjem i pod normalnim kemijskim uvjetima.

Gradnja

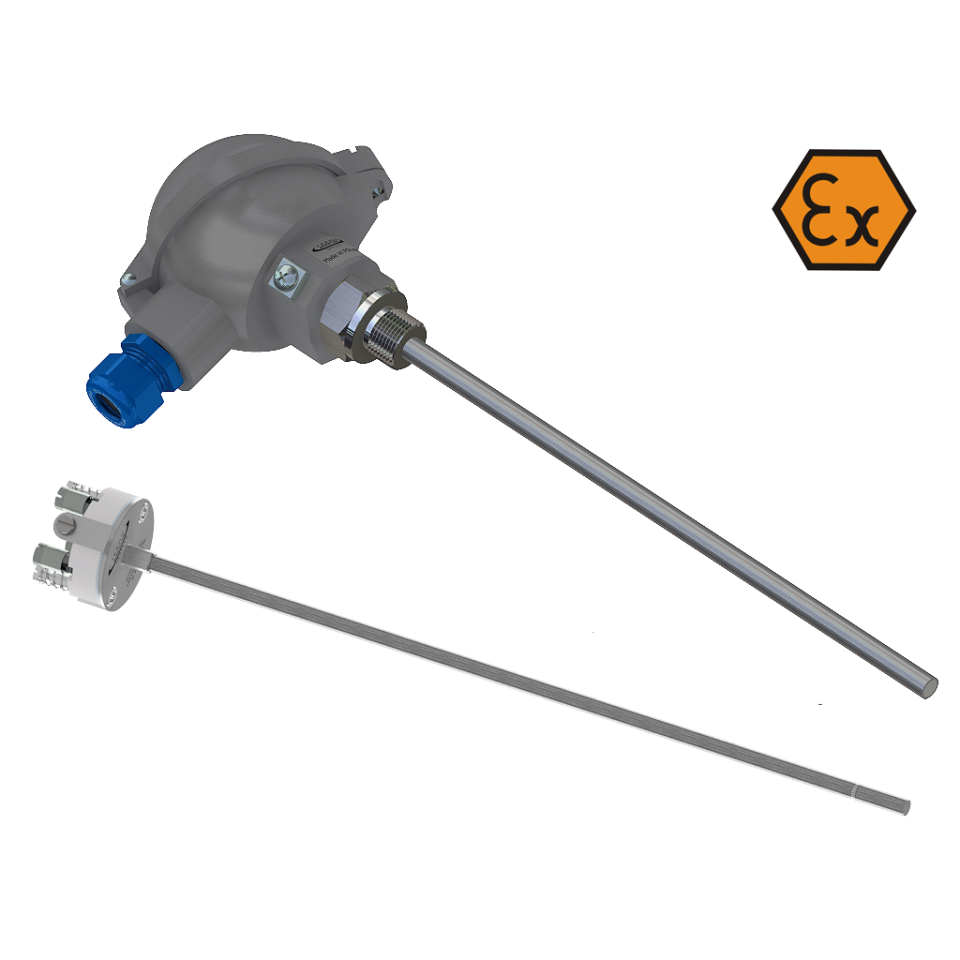

Senzor se sastoji od izmjenjivog mjernog umetka, vanjske zaštitne cijevi (termobunara) i aluminijske priključne glave gdje je moguća montaža odašiljača temperature s izlaznim signalom 4-20 mA / HART® ili Profibus®PA.

Mjerni umetak je zamjenjivi dio kompletnog senzora koji smanjuje vrijeme i troškove održavanja mjernog uređaja ugrađenog u objekt. Opružno učvršćenje mjernog umetka osigurava savršen tlak na dnu zaštitne cijevi, skraćuje vrijeme reakcije na promjene temperature i povećava točnost mjerenja te smanjuje prirodne vibracije, izbjegavajući tako mehaničke i električne smetnje.

Duljina umetanja, procesni priključak, dizajn termo bunara, priključna glava kao i tip i broj senzora, točnost i način povezivanja mogu se pojedinačno odabrati za odgovarajuću primjenu.

Predajnik temperature (opcija)

Predajnik je postavljen unutar priključne glave senzora: izravno na mjerni uložak ili u gornji poklopac glave.


Druga je metoda korisna jer omogućuje brzu promjenu standardne potpore za mjerenje bez rastavljanja odašiljača; to znači smanjeno vrijeme održavanja i troškova održavanja senzora te zaštitu žica od mogućih oštećenja. Montaža dva predajnika unutar priključne glave dostupna na zahtjev.

Upišite G1 Aluminij, Exe M20x1,5 uvodnica, IP68
Upišite G2 Aluminij, Exe M20x1,5 uvodnica, IP68
Upišite G5 Aluminij, 2 x Exe uvodnica kabela M20x1,5, IP68
Upišite G6 Aluminij, 2 x Exe uvodnica kabela M20x1,5, IP68
Glovica E1 Nehrđajući čelik, Exe M20x1,5 kabelska uvodnica, IP68
Glovica E2 Nehrđajući čelik, 2 x Exe M20x1,5 kabelska uvodnica, IP68
