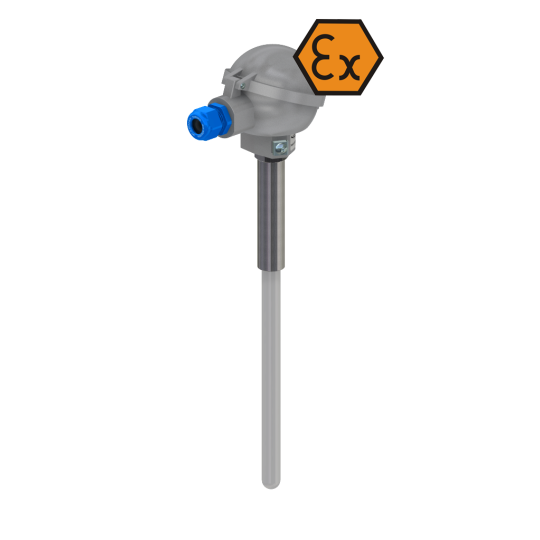

Otporni termometar s zaslonom i daljinskim priključkom - ATEX Exi / Exd

Referenca: GXDI-TOPGNR

Otporni termometar s zaslonom i daljinskim priključkom - ATEX Exi / Exd
  • Područje mjerenja: -200 .. + 600 ° C
  • Konstrukcija spremnika
  • Instalacije tehnoloških procesa u svim granama industrije
  • Strojogradnja
  • Ventilacijski i klimatizacijski sustavi
  • Instalacije grijanja

Međunarodna dostava

Standardna ili ekspresna dostava

Sigurna plaćanja

Sva plaćanja su sigurna i odobrena.

Jamstvo najbolje cijene

Kontaktirajte nas kako bismo definirali način plaćanja.

+382-69-514-878

Engleski - francuski - njemački - španjolski

Pojedinosti o proizvodu "Otporni termometar sa zaslonom i daljinskim priključkom - ATEX Exi / Exd"

Tehnički podaci

  • Lako se čitav zaslon promjera 60 mm daje jasnu naznaku razmjera vašeg postupka, potpomognutu radijalnim trakastim grafom.
  • Tri optička gumba koja rade i u teškim uvjetima (opcija)
  • Jednostavni izbornici vode vas kroz programiranje pomicanjem tekstova pomoći
  • HART® 7 funkcionalnost s HART® 5 kompatibilnošću
  • Opružni mjerni uložak osigurava pouzdan kontakt s termo bunarom
  • Promjer zaštitnog bunara: Ø6 ÷ Ø15 mm ili bilo koji drugi na zahtjev
  • Materijal zaštitnog bunara: nehrđajući čelik AISI321 (1.4541), AISI316L (1.4404) ili drugi na zahtjev
  • Visoka preciznost u cijelom rasponu radnih temperatura


Upute za montažu

Potpisani senzori pr.jpg II 1 / 2G  et pr.jpg II 1 / 2D su dizajnirani za mjerenje temperature u svim zonama eksplozije plina, tekućine, magle i prašine. U zoni 0 ili 20 može biti samo zaštitna cijev. Priključna glava može biti samo u zonama 1 (21) ili 2 (22). Granica između zona je navojna veza.

Potpisani senzori pr.jpg II 2G et pr.jpg II 1 / 2D su dizajnirani za mjerenje temperature u zonama 1 (21) i 2 (22).

Opis

Senzor se sastoji od izmjenjivog mjernog umetka, zavarenog termo bunara s procesnim priključkom, grla i terenskog odašiljača temperature PR7501.

Mjerni umetak je zamjenjivi dio kompletnog senzora koji smanjuje vrijeme i troškove održavanja mjernog uređaja ugrađenog u objekt. Opružno učvršćenje mjernog umetka osigurava savršen tlak na dnu zaštitne cijevi, skraćuje vrijeme reakcije na promjene temperature i povećava točnost mjerenja te smanjuje prirodne vibracije, izbjegavajući tako mehaničke i električne smetnje.

Duljina umetanja, procesni priključak, dizajn termobunara i materijal, duljina vrata i priključna glava mogu se pojedinačno odabrati za odgovarajuću primjenu.

Pojedinosti koje čine razliku

Terenski odašiljač temperature HART® PR7501 s zaslonom i optičkim tipkama omogućuje jednostavno programiranje, servis i dijagnozu s prednje strane senzora. Zaslon senzora može se rotirati u koracima od 90 stupnjeva za jednostavno okomito ili vodoravno gledanje.



Primjer ugradnje senzora





Slika Optičke tipke
s
5_8.png Bez

Osnovne informacije

  • Upućivanje GXDI-TOPGNR
  • Ime i Prezime Otporni termometar s zaslonom i daljinskim priključkom - ATEX Exi / Exd

Značajke

  • Vrsta proizvoda 2x Pt100
    2x Pt500
    2x Pt1000
    Pt100
    Pt500
    Pt1000
  • Broj žica 2
    3
    4
  • Maksimalna radna temperatura 600 ° C
  • točnost Klasa A + -0.15 ° C
    Klasa B + -0.3 ° C
  • Promjer 6mm
    8mm
    9 mm sa smanjenim vrhom 6 mm
    9mm
    10mm
    12mm
    15mm
  • Vrsta veze 1/2 "NPT
    G1 / 2”
    M20 x 1.5
  • Model S prikazom
    Sonda s priključnim blokom
  • duljina cijevi 100mm
    150mm
    200mm
    250mm
  • duljina vrata LT 150mm
    200mm
  • potvrda ATEX EXD
    ATEX Exi
  • Dužina kabela S priključnim blokom
