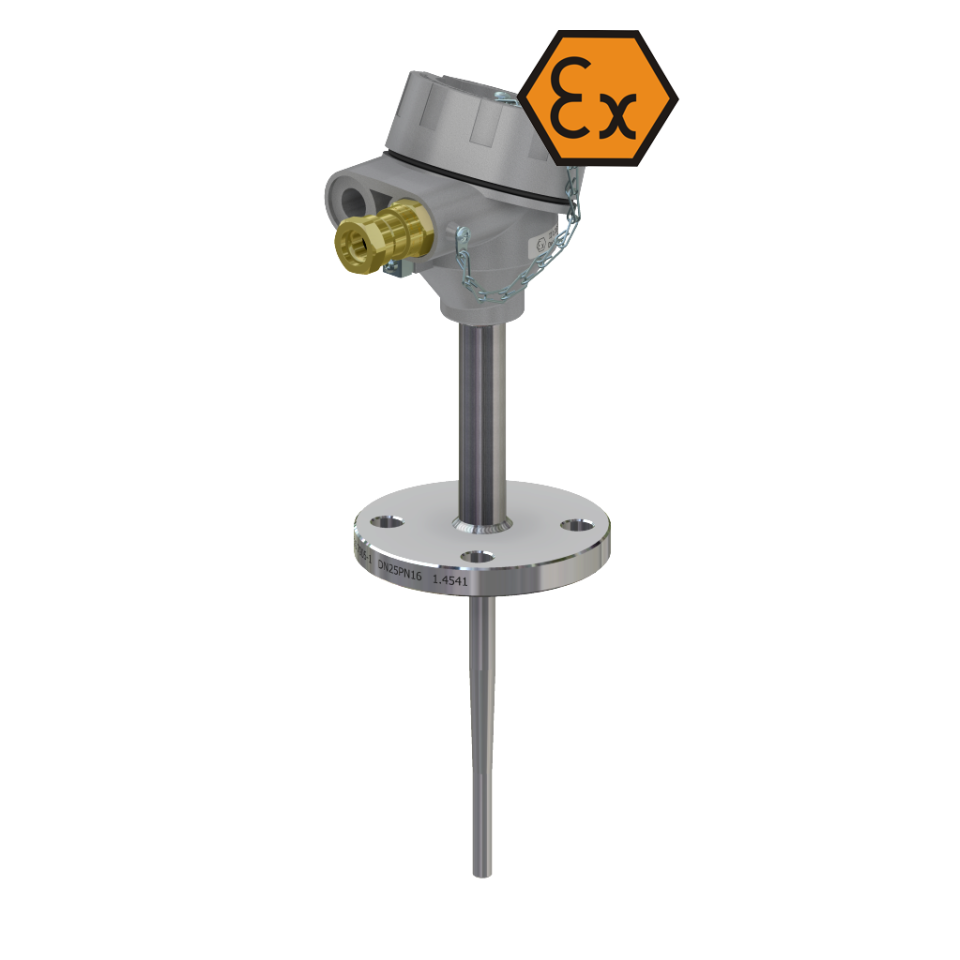

Otporni termometar s priključnom glavom i prirubnicom s redukcijom - ATEX otporan na eksploziju

Referenca: GXD-TOPNTR / GXD-APTOPNTR

Otporni termometar s priključnom glavom i prirubnicom s redukcijom - ATEX otporan na eksploziju
  • Raspon projektirane temperature: -200 .. + 550 ° C
  • Instalacije tehnoloških procesa u svim industrijama
  • Instalacija u opasnim područjima:
    Plinovi, pare, magla (G): Zona 1, 2
    Prašina (D): Zone 20, 21, 22
    Mine: M2

Međunarodna dostava

Standardna ili ekspresna dostava

Sigurna plaćanja

Sva plaćanja su sigurna i odobrena.

Jamstvo najbolje cijene

Kontaktirajte nas kako bismo definirali način plaćanja.

+382-69-514-878

Engleski - francuski - njemački - španjolski

Pojedinosti o proizvodu o "Otporovni termometar s priključnom glavom i prirubnicom s redukcijom - ATEX otporan na eksploziju"

Tehnički podaci

  • Pojedinačni i dvostruki RTD
  • Izmjenjivi mjerni umetak izoliran mineralima
  • Procesni spoj zavaren na zaštitnu cijev
  • Promjer zaštitne cijevi: Ø12 sa smanjenjem na Ø9 mm
  • Zaštitni materijal cijevi: nehrđajući čelik 1.4541 (AISI321) ili drugi
  • ATEX kabelska uvodnica I M2, II GD, IP65 (promjer kabela Ø5..10mm)
  • Izlazni signal: RTD ili 4..20 mA (opcija)


Upute za montažu

Potpisani senzori pr.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  su dizajnirani za mjerenje temperature u zonama 1 (21) i 2 (22).

Opis

Otporni termometri u ovoj seriji dizajnirani su za prirubnicu izravno u proces, prvenstveno u posudama i cjevovodima. Ovi termometri prikladni su za tekuće i plinovite medije pod umjerenim mehaničkim opterećenjem i pod normalnim kemijskim uvjetima.

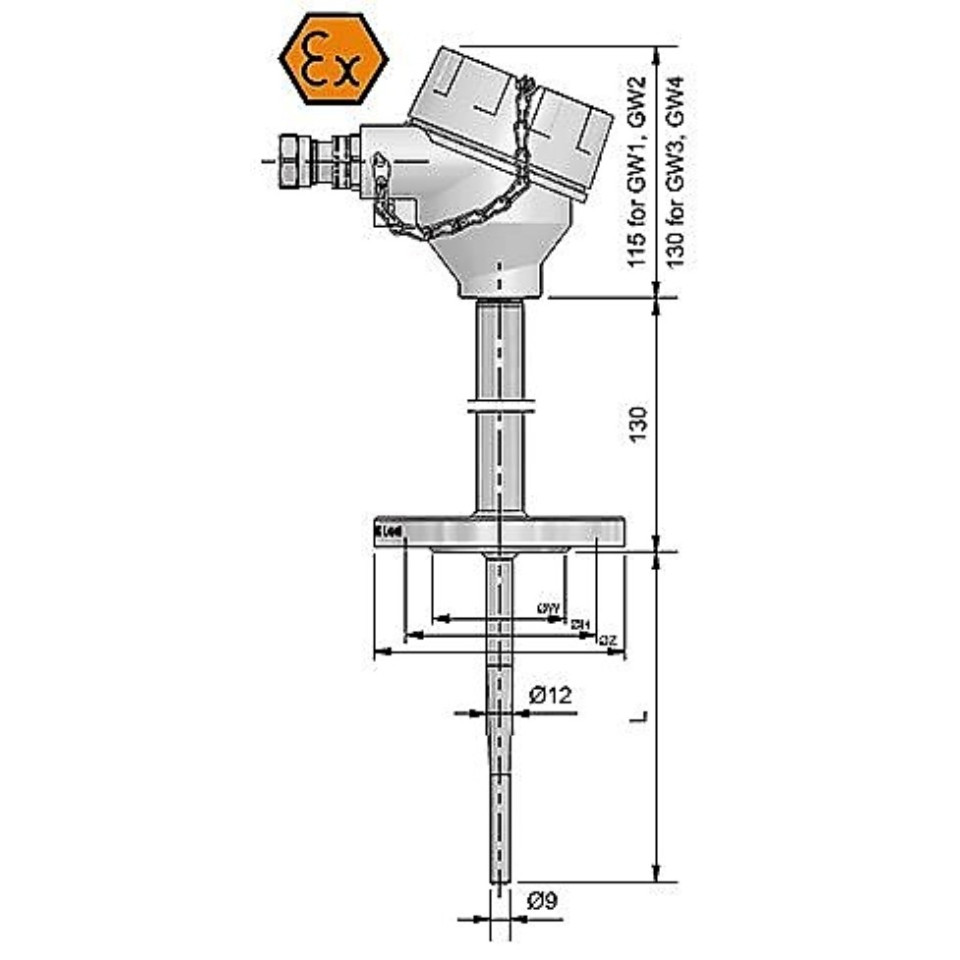

Gradnja

Senzor se sastoji od izmjenjivog mjernog umetka, vanjske zaštitne cijevi (termobunara) s grlom i aluminijske priključne glave gdje je moguća montaža odašiljača temperature s izlaznim signalom 4 -20 mA / HART® ili Profibus®PA.

Mjerni umetak je zamjenjivi dio kompletnog senzora koji smanjuje vrijeme i troškove održavanja mjernog uređaja ugrađenog u objekt. Opružno učvršćenje mjernog umetka osigurava savršen tlak na dnu zaštitne cijevi, skraćuje vrijeme reakcije na promjene temperature i povećava točnost mjerenja te smanjuje prirodne vibracije, izbjegavajući tako mehaničke i električne smetnje.

Duljina umetanja, veličina prirubnice, dizajn termo bunara, priključna glava, kao i tip i broj senzora, točnost i način povezivanja mogu se pojedinačno odabrati za odgovarajuću primjenu.

Predajnik temperature (opcija)

Predajnik je postavljen unutar priključne glave senzora, izravno na mjerni uložak.




Upišite GW1 aluminij, M20x1,5 kabelska uvodnica
Upišite GW2 aluminij, 2 x uvodnica kabela M20x1,5
Upišite GW3 aluminij, kabelska uvodnica M20x1,5, s prozorom za lokalni LED zaslon (LPI-02)
Upišite GW4 aluminij, 2 x uvodnica kabela M20x1,5, s prozorom za lokalni LED zaslon (LPI-02)
Tip S1 nehrđajući čelik, kabelska uvodnica M20x1,5
Tip S2 nehrđajući čelik, 2 x uvodnica kabela M20x1,5

Osnovne informacije

  • Upućivanje GXD-TOPNTR / GXD-APTOPNTR
  • Ime i Prezime Otporni termometar s priključnom glavom i prirubnicom s redukcijom - ATEX otporan na eksploziju

Značajke

  • Vrsta proizvoda 2x Pt100
    Pt100
  • Broj žica 2
    3
    4
  • Maksimalna radna temperatura 550 ° C
  • točnost Klasa A + -0.15 ° C
    Klasa B + -0.3 ° C
  • Promjer 12mm sa smanjenim vrhom 9mm
  • Vrsta veze Nevjesta
  • Model Sonda s priključnim blokom
  • Vrsta izlaza 4.20mA
  • potvrda ATEX EXD
  • Dužina kabela S priključnim blokom
