SENZOR TEMPERATURE S IZLAZOM KNS 0A od 10 do 710 V

SENZOR TEMPERATURE S IZLAZOM KNS 0A od 10 do 710 V

Upućivanje GKNS710AR

Dostava za 3 do 5 tjedana

Tip senzora KNS 710A

0 do 10 V izlazni signal

Standardna područja mjerenja ** -30 ° C do 60 ° C

0 ° C do 35 ° C

0 ° C do 100 ° C

0 ° C do 150 ° C

Napon napajanja U 15 do 30 VDC

Nominalni napon napajanja Un 15 VDC

Izlazni signal kad je senzor prekinut> 12 V

Izlazni signal kada je senzor kratko spojen ~ 0 V

Pogreška mjerenja <0,6% za raspon sa skalom, min. 0,5 ° C

Temperatura okoline -40 ° C do 80 ° C

LEXAN materijal za glavu (u skladu s EN 45545-2)

Materijal štapa

nehrđajući čelik DIN 1.4301

Promjer / duljina drške

6±0,1 mm/50 mm

Stupanj zaštite IP 65 dle EN 60529

Otpor izolacije> 200 M Ω pri 500 VDC, temperaturi 25 ° C ± 3 ° C i vlažnosti <80%

Vrijeme odziva τ0,5 ≤ 9 s (u zraku u pokretu 1 ms-1)

Prosječni životni vijek ≈ MTTF * 1,2 x 105 h - na temelju teoretskog izračuna

*) U uvjetima okoliša i rada navedenim u odobrenoj metodologiji ispitivanja.

**) vidi izmjene

testovi

Ispitivanja udara i vibracija

kategorija 1, klasa B prema EN 61373

Elektromagnetska kompatibilnost prema EN 50121-3-2

Ispitivanje izolacije 1,5 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru

prema EN 45545 (moguće prema NFPA 130)

Značajke proizvoda SENZOR TEMPERATURE S IZLAZOM KNS 0A od 10 do 710 V

KNS 710A temperaturni senzor dizajniran je za mjerenje temperature vanjskog zraka. U segmentu primjene željezničkih vozila koristi se, na primjer, za mjerenje temperature zraka u strojarnicama lokomotiva, može biti dio sustava za kontrolu temperature u putničkim kabinama ili se koristi za označavanje temperature u strojarnici kao dio sustav zaštite od požara.

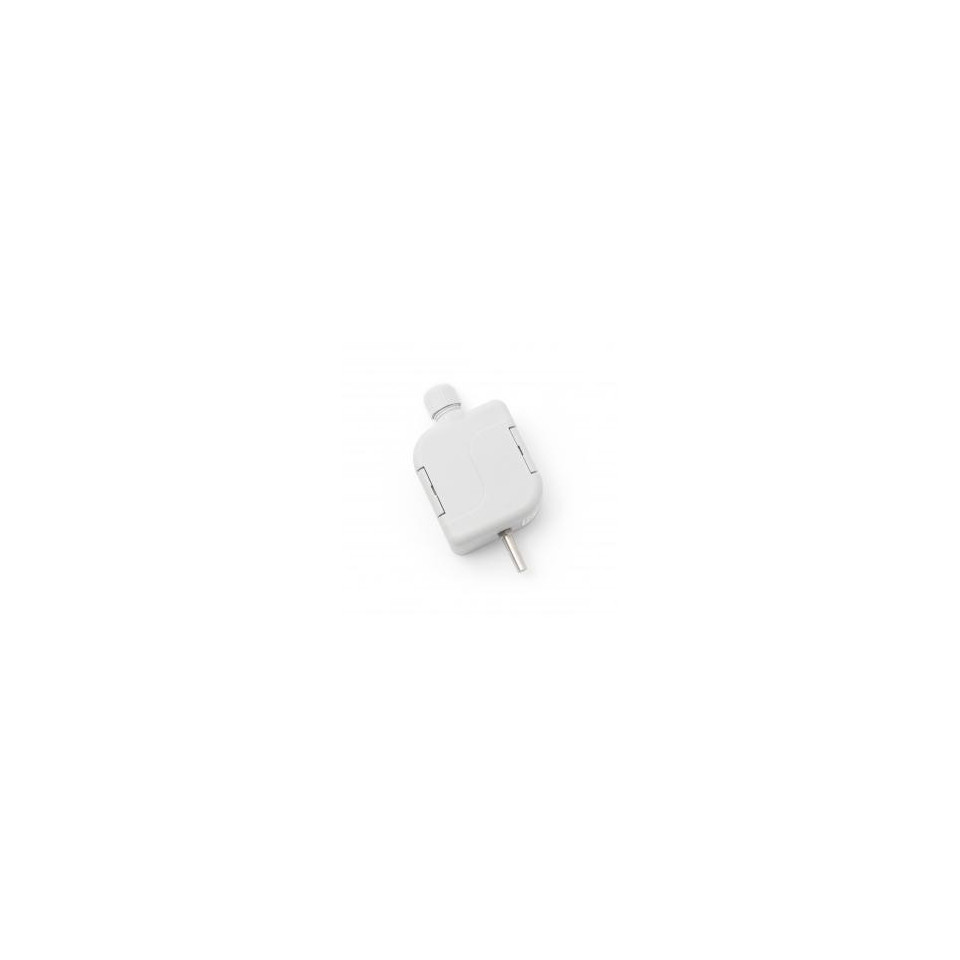

Senzor temperature sastoji se od plastične glave, gdje su postavljeni pretvarač od otpornog signala temperaturnog osjetnika do naponskog signala od 0 do 10 V i metalna šipka. Svi metalni dijelovi su od nehrđajućeg čelika klase 17240 (odgovara DIN 1.4301). Duljina šipke je 50 mm. Kabel za napajanje spojen je na stezaljku preko uvodnice, koja je dio plastične glave. Osnovni materijal glave je LEXAN. Senzor se može koristiti za sve upravljačke sustave kompatibilne s izlaznim signalom od 0 do 10 V. Standardni rasponi temperature prikazani su u tablici tehničkih parametara, dok je maksimalna temperatura oko glave senzora 80 ° C i ne smije se prekoračiti ni za kratko vrijeme. Senzor je u skladu sa stupnjem zaštite IP 65 prema normi EN 60529, kako je izmijenjena.

Senzor je dizajniran za rad u kemijski neagresivnom okruženju.

TESTOVI, DEKLARACIJA, KALIBRACIJE

Ispitivanja tipa provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Elektromagnetska kompatibilnost prema normi EN 50121-3-2, kako je izmijenjena

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Proizvod zadovoljava parametre u skladu s EN 45545-2, izmijenjenim i dopunjenim, Zaštita od požara željezničkih vozila - Dio 2: Zahtjevi za požarno ponašanje materijala i komponenata. Može se isporučiti s materijalima koji udovoljavaju NFPA 130 protupožarnim standardima, kako je izmijenjen i dopunjen.
