SENZOR TEMPERATURE S IZLAZOM 0 do 10 V KNS 720

SENZOR TEMPERATURE S IZLAZOM 0 do 10 V KNS 720

Upućivanje GKNS720R

Dostava za 3 do 5 tjedana

Tip senzora KNS 720

0 do 10 V izlazni signal

Standardna područja mjerenja ** -30 ° C do 60 ° C

0 ° C do 35 ° C

0 ° C do 100 ° C

0 ° C do 150 ° C

Napon napajanja U 15 do 30 VDC

Nominalni napon napajanja Un 24 VDC

Izlazni signal kad je senzor prekinut> 12 V

Izlazni signal kada je senzor kratko spojen ~ 0 V

Pogreška mjerenja <0,6% za raspon sa skalom, min. 0,5 ° C

Temperatura okoline -40 do 80 ° C

LEXAN materijal za glavu (u skladu s EN 45545-2)

Materijal štapa

nehrđajući čelik DIN 1.4301

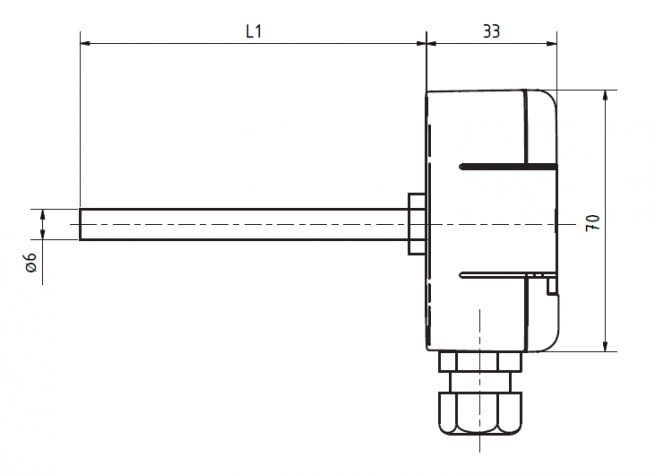

Promjer šipke

6 ± 0,2 mm

Standardne duljine štapa

70, 120, 180 mm ostali prema zahtjevima kupca

Stupanj zaštite IP 65 dle EN 60529

Otpor izolacije> 200 M Ω pri 500 VDC, temperaturi 25 ° C ± 3 ° C i vlažnosti <80%

Prosječni životni vijek ≈ MTTF * 1,2 x 105 h - na temelju teoretskog izračuna

*) Pod okolišnim i radnim uvjetima specofield u odobrenoj metodologiji ispitivanja

**) vidi modifikacije

testovi

Ispitivanja udara i vibracija

kategorija 1, klasa B prema EN 61373

Elektromagnetska kompatibilnost prema EN 50121-3-2

Ispitivanje izolacije 1,5 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru

prema EN 45545 (moguće prema NFPA 130)

Značajke proizvoda SENZOR TEMPERATURE S IZLAZOM 0 do 10 V KNS 720

KNS 720 temperaturni senzor dizajniran je za mjerenje temperature tekućih ili plinovitih tvari. U segmentu primjene šinskih vozila koristi se, na primjer, za mjerenje temperature vanjskog zraka ispod poda vozila. Zbog toga je senzor opremljen šipkom s visokim mehaničkim otporom.

Senzor se sastoji od plastične glave, u kojoj su postavljeni pretvarač od otpornog signala temperaturnog osjetnika do trenutnog signala od 0 do 10 V i metalna mjerna kutija. Svi metalni dijelovi izrađeni su od nehrđajućeg čelika klase 17240 (odgovara DIN 1.4301). Kabel za napajanje spojen je na stezaljku preko uvodnice, koja je dio plastične glave. Osnovni materijal glave je LEXAN. Senzor se može koristiti za sve upravljačke sustave kompatibilne s izlaznim signalom od 0 do 10 V. Standardni rasponi temperature prikazani su u tablici tehničkih parametara, dok je maksimalna temperatura oko glave senzora 80 ° C i ne smije se prekoračiti ni za kratko vrijeme. Senzor je u skladu sa stupnjem zaštite IP 65 prema EN 60529.

Senzor je dizajniran za rad u kemijski neagresivnom okruženju.

TESTOVI, DEKLARACIJA, KALIBRACIJE

Ispitivanja tipa provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Elektromagnetska kompatibilnost prema EN 50121-3-2, kako je izmijenjen i dopunjen

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Proizvod zadovoljava parametre u skladu s EN 45545-2, izmijenjenim i dopunjenim, Zaštita od požara željezničkih vozila - Dio 2: Zahtjevi za požarno ponašanje materijala i komponenata. Može se isporučiti s materijalima koji udovoljavaju NFPA 130 protupožarnim standardima, kako je izmijenjen i dopunjen.
