UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS)
UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS)
UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS)
UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS) UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS) UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS)

UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS)

Upućivanje GKSTH102R

Dostava za 3 do 5 tjedana

Tip senzora KSTH 102

Područje mjerenja temperature -40 ° C do 80 ° C

Točnost mjerenja temperature ± 0,5 ° C u rasponu od 0 ° C do 65 ° C

± 0,7 ° C u rasponu od 65 ° C do 80 ° C

± 1,1 ° C u rasponu od -40 ° C do 0 ° C

Područje mjerenja relativne vlažnosti od 0 do 95%

Točnost mjerenja relativne vlažnosti ± 3% u rasponu od 10 do 90%

± 4,5% u rasponu od 0 do 10% i 90 do 95%

RS 485 / MODBUS RTU izlazni signal

Napon napajanja U 15 do 30 VDC

Nominalni napon napajanja Un 24 VDC

Maksimalna potrošnja: 500 mW

tipično: 250 mW

Klasa zaštite IP 30 prema EN 60529

Dimenzija glave 71,9 x 59 x 27 mm

LEXAN materijal za glavu (u skladu s EN 45545-2)

Minimalna težina 35 g

Preporučeni presjek žice 0,14 do 1 mm2

testovi

Ispitivanja udara i vibracija

kategorija 1, klasa B prema EN 61373

Elektromagnetska kompatibilnost prema EN 50121-3-2

Ispitivanje izolacije 1,5 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru

prema EN 45545 (moguće prema NFPA 130)

Značajke proizvoda UNUTARNJA TEMPERATURA I RELATIVNI SENZOR vlažnosti s izlazom RS 485 (MODBUS)

Osjetnik temperature i relativne vlage - KSTH 102 namijenjen je mjerenju temperature i relativne vlažnosti zraka u prostorima zaštićenim od vode. U segmentu primjene željezničkih vozila koristi se za mjerenje obje varijable u putničkim kabinama vlakova i vagona i dio je sustava za kontrolu temperature i relativne vlažnosti.

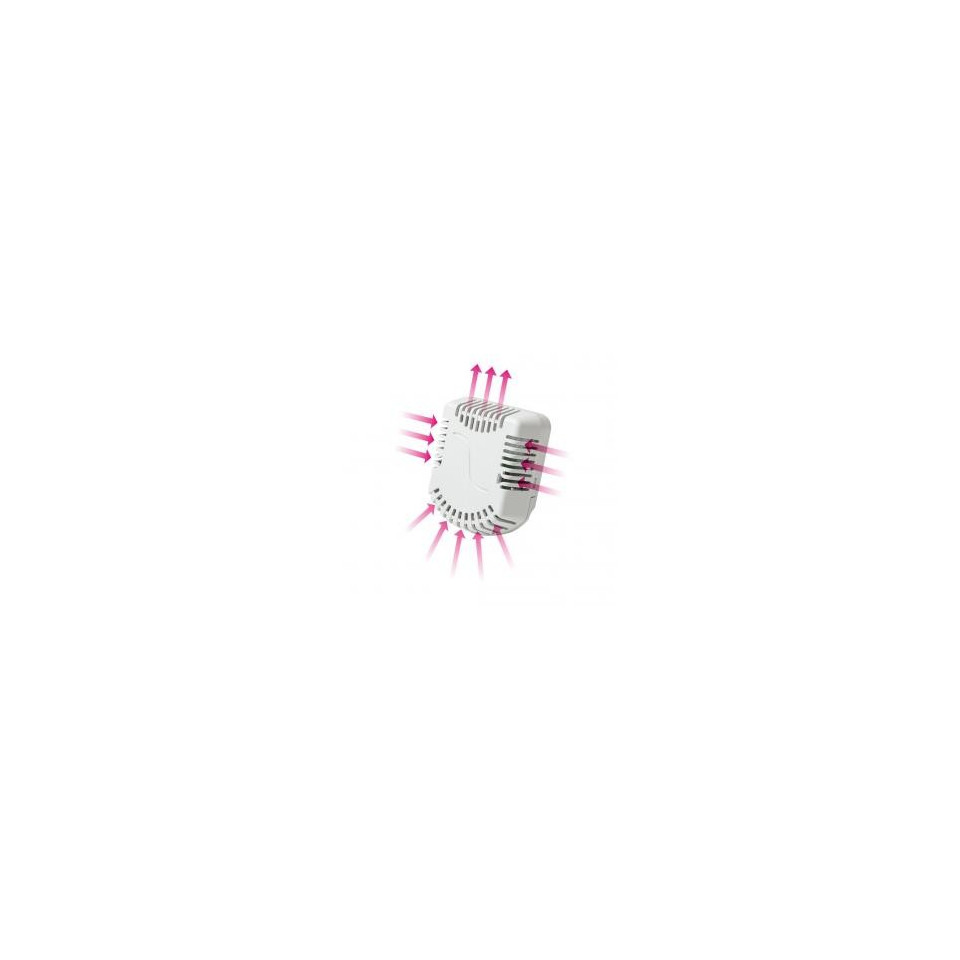

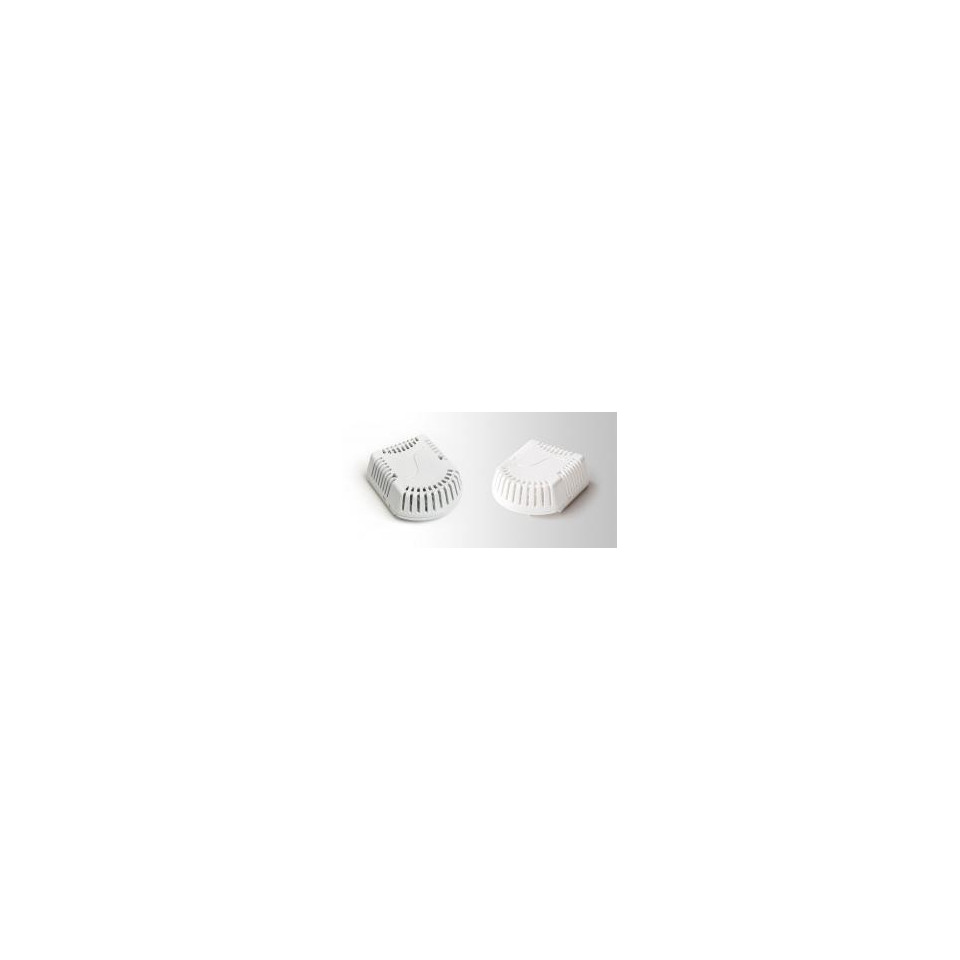

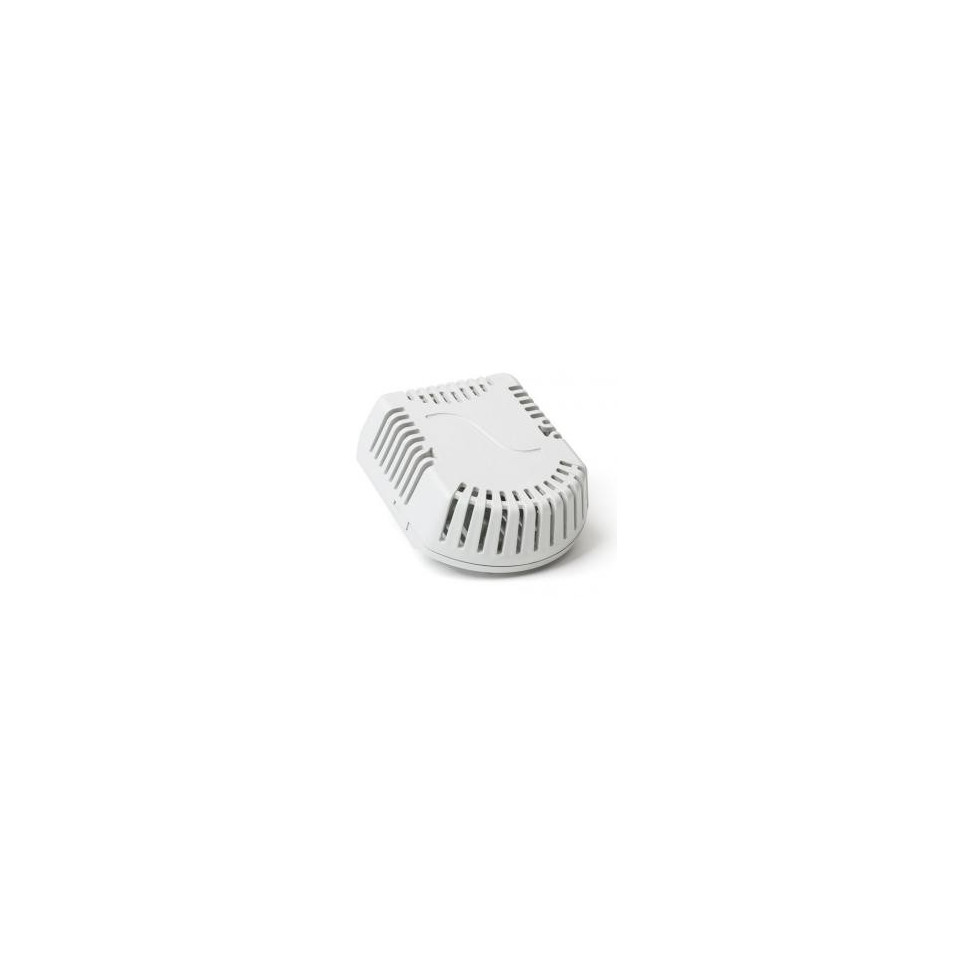

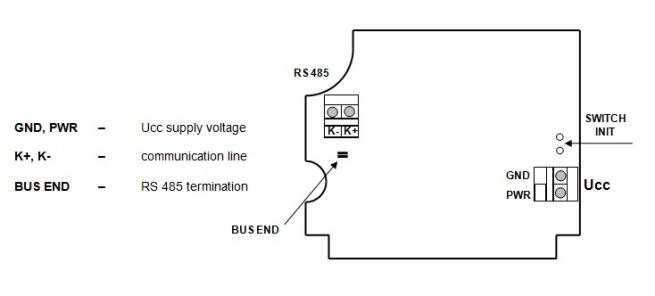

Osjetnik temperature i relativne vlage - KSTH 102 sastoji se od plastične rebraste glave, gdje je postavljena tiskana ploča s pojedinačnim senzorima i pretvaračem za uspostavljanje komunikacije preko sabirnice RS 485. Relativna vlažnost zraka mjeri se zajedničkim unutarnjim senzorom čiji signal obrađuje se u mikroprocesoru i pretvara u izlazni signal MODBUS RTU. Senzori su u skladu s IP 30 zaštitom prema EN 60 529, kako je izmijenjen. Odgovarajući dizajn i visokokvalitetni materijali osiguravaju da senzori ne ometaju čak ni u interijerima s visokim estetskim zahtjevima. Možete odabrati boju kutije bijelu ili sivu.

Osjetnik temperature i relativne vlage - KSTH 102 dizajniran je za rad u kemijski neagresivnom okruženju; uporabu treba odabrati na temelju temperature i kemijske otpornosti glave senzora i pojedinih senzora. Uvjeti rada za uspostavljanje ispravne funkcije su:

- Temperatura okoline u blizini senzora: -40 do 80 ° C

- Relativna vlažnost zraka: 0 do 95% (vlaga bez kondenzacije)

- Atmosferski tlak: 87 do 106 kPa

TESTOVI, DEKLARACIJA, KALIBRACIJE

Tipska ispitivanja provodi prijavljeno tijelo prema normi EN 50 155, kako je izmijenjena i dopuna Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.7, 12.2.8, 12.2.9, 12.2.11

- Umjetnost 12.2.7, 12.2.8 prema EN 50121-3-2 - Elektromagnetska kompatibilnost

- Umjetnost 12.2.9 prema EN 50155 - ispitivanje izolacije

- Umjetnost 12.2.11 prema EN 61373 - ispitivanja udara i vibracija

Materijali plastične kutije i PCB-a ispunjavaju niz zahtjeva za materijale R 24 prema tablici 5 za razinu požara HL1-HL2-HL3 norme EN 45545-2: 2014. materijali također udovoljavaju zahtjevima NFPA 130 standard zaštite od požara, kako je izmijenjen.
