MJERENJE TEMPERATURE LEŽAJA OSOVINE

Upućivanje GKTR 156 / RR

Vrsta osjetljivog elementa: svi tipovi

Temperaturna razlika: -40 ° C do 120 ° C (raspon mjerenja se može proširiti - vidi preinake)

Zaštitni znak: IP 68 (1 bar) prema EN 60529

Promjer kucišta: 15,9 ± 0,05 mm

Duljina kućišta: D 10 do 100 mm

Materijal kućišta: nehrđajući čelik DIN 1.4301

Ulazni kabel:

- RADOX oklopljen 2 x 0,5 mm2

- RADOX oklopljen 4 x 0,5 mm2

Otpor žice: 0,07 Ω za 1 m kabela za dvožični priključak

Zaštitna cijev: PA12, NW12 / RLTPF12B, mogu biti različiti

Otpor izolacije: > 200 MΩ pri 500 VDC, temperatura 25 ° C ± 3 ° C i vlaga <80%

Prosječan život ≈ MTTF * 1,95 x 106 h

* U uvjetima okoliša i rada navedenim u odobrenoj metodologiji ispitivanja.

TESTOVI:

Ispitivanja udara i vibracija: kategorija 3, klasa B prema EN 61373

Ispitivanje izolacije: 4 kVDC u trajanju od 1 minute prema EN 50155

Otpornost na vatru : prema EN 45545

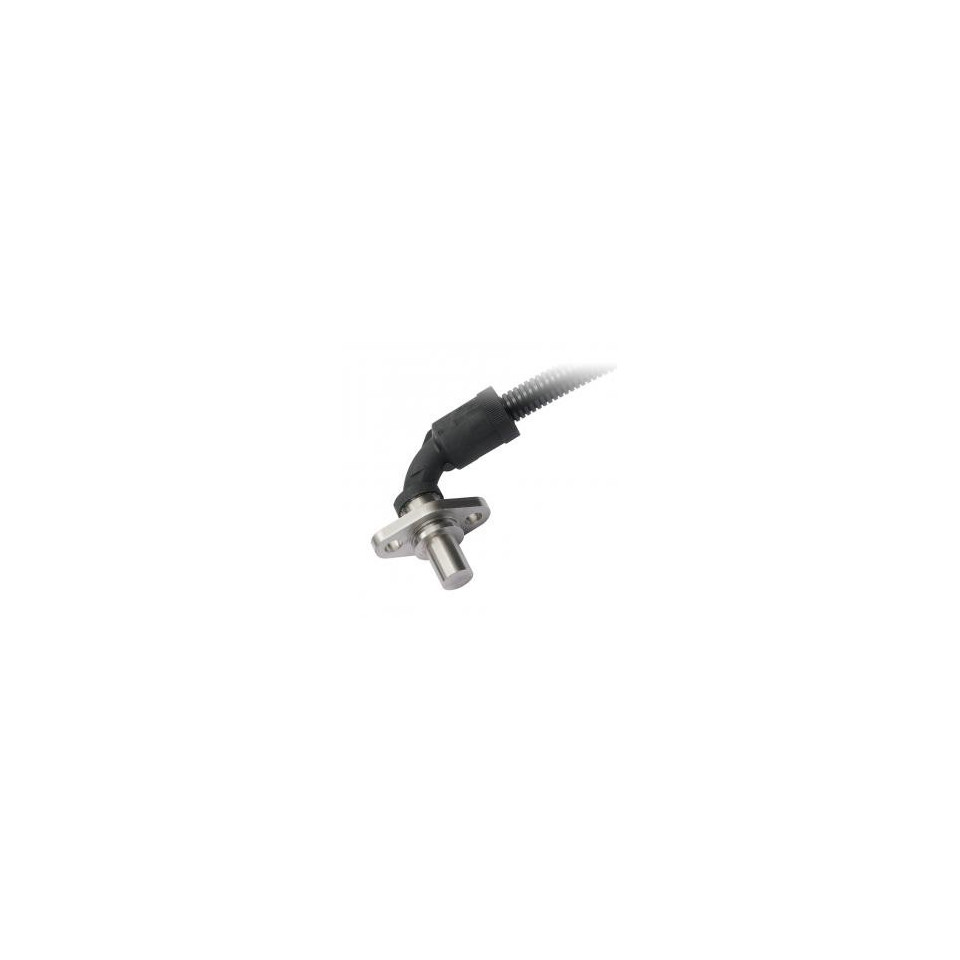

Značajke proizvoda MJERENJE TEMPERATURE LEŽAJA OSOVINE

Opis i primjena:

KTR 156 / R temperaturni otpornik osjetnik dizajniran je za mjerenje temperature krutih tvari. U segmentu primjene šinskih vozila planirano je mjerenje temperature ležajeva osovina vagona. Konfiguracija senzora ovisi o postizanju potrebnog otpora cijele konstrukcije, posebno protiv vibracija i udara.

Raspon temperatura je od -40 ° C do 120 ° C i ove se granice ne smiju prekoračiti ni na kratko. Senzori se mogu koristiti za sve upravljačke sustave kompatibilne s vrstama detekcijskih elemenata navedenim u tablici tehničkih parametara. Senzor je u skladu sa stupnjem zaštite IP 68 (1 bar) prema EN 60529, kako je izmijenjen.

Senzor je dizajniran za rad u kemijski neagresivnom okruženju.

TESTOVI, DEKLARACIJA, KALIBRACIJE:

Ispitivanja tipa provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Proizvod zadovoljava parametre u skladu s EN 45545-2, izmijenjenim i dopunjenim, Zaštita od požara željezničkih vozila - Dio 2: Zahtjevi za požarno ponašanje materijala i komponenata.

- promjenjiva izvedba šipke - duljina L

- Preciznost vodeća u klasi (osim Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- mogućnost premazivanja nestandardnih temperaturnih senzora (DALLAS, TSiC, KTY, SMT, TC itd.)

U slučaju zamjene oklopljenog silikonskog kabela (nije u skladu sa standardom EN 45545-2):

- raspon temperatura -50 ° C do 150 ° C
