SONDA ZA MJERENJE TEMPERATURE ŠINE ZA AUTOMATSKO GRIJANJE BURZA

Upućivanje GKTG149R

Tip senzora KTR 149

Vrsta osjetljivog elementa bilo koja vrsta

Temperaturna razlika

-40 ° C do 100 ° C

Indeks zaštite IP 68 (1 bara) prema EN 60529

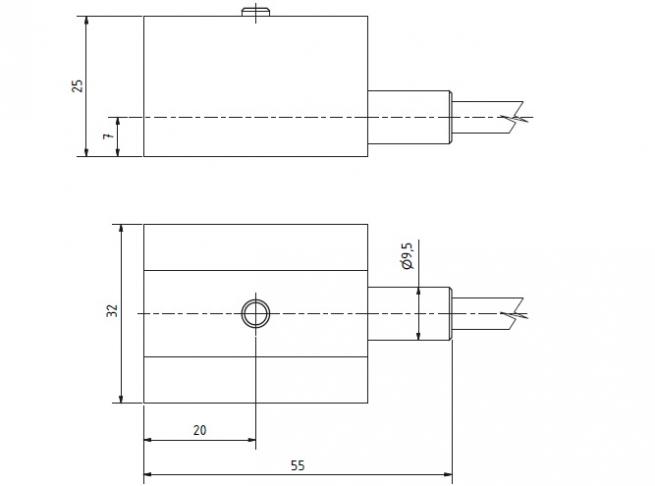

Promjer kućišta 40 x 25 mm, promjer 32 mm

Materijal kućišta nehrđajući čelik DIN 1.4301

Neoklopljeni poliuretanski izlazni kabel H05BQ 2 x 0,75 mm2

Otpor žice

0,047 Ω za 1 m kabela za dvožični priključak

Tip zaštitne cijevi

PMAFLEX PCST-10

Pribor

metalni nosač D001 ili D006 ovisno o tipu tračnice

Otpor izolacije

> 200 MΩ pri 500 VDC, temperatura 25 ° C ± 3 ° C i vlaga <80%

Prosječni životni vijek ≈ MTTF * 1,95 x 106 h

Značajke proizvoda SONDA ZA MJERENJE TEMPERATURE ŠINE ZA AUTOMATSKO GRIJANJE BURZA

KTG 149 temperaturni senzori dizajnirani su za mjerenje površinske temperature čvrstih tvari. U segmentu primjene željezničkih vozila namijenjen je mjerenju temperature tračnica i dio je automatskog sustava grijanja željezničkih skretnica. Senzor ima dvostruku izolaciju, što osigurava visoku vrijednost električnog sloma u vlastitom senzoru.

Raspon temperature je od -40 ° C do 100 ° C i ove se granice ne smiju prekoračiti ni na kratko. Senzor je u skladu sa stupnjem zaštite IP 68 (1 bar) prema EN 60529, kako je izmijenjen i dopunjen. Osjetnik temperature TR 149 pričvršćen je na šinu odozdo posebnim elastičnim nosačem D001 ili D006 (ovisno o tračnici) koji se isporučuje odvojeno. Dizajn senzora jamči poštivanje uvjeta sigurnosne opreme prema zahtjevima norme EN 50125-3 i normi EN 60068-2-1 i EN 60068-2-2. Iz tog se razloga mogu koristiti za mjerenje površinske temperature tračnica. Senzor se može koristiti za sve upravljačke sustave kompatibilne s vrstama detekcijskih elemenata navedenim u tablici tehničkih parametara.

Senzor je dizajniran za rad u kemijski neagresivnom okruženju.

TESTOVI, DEKLARACIJA, KALIBRACIJE

- Ispitivanje udarcima i vibracijama prema normi EN 50125-3, kako je izmijenjena

- Ispitivanje hladom (AC) prema normi EN 60068-2-1, kako je izmijenjena

- Ispitivanje suhe topline - u skladu s EN 60068-2-2, kako je izmijenjen

- Ispitivanje izolacije prema normi EN 50124-1, kako je izmijenjena

- Klasa preciznosti A (osim Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- mogućnost premazivanja nestandardnih temperaturnih senzora (DALLAS, TSiC, KTY, SMT, TC itd.)

- mogućnost zatvaranja dva senzora
