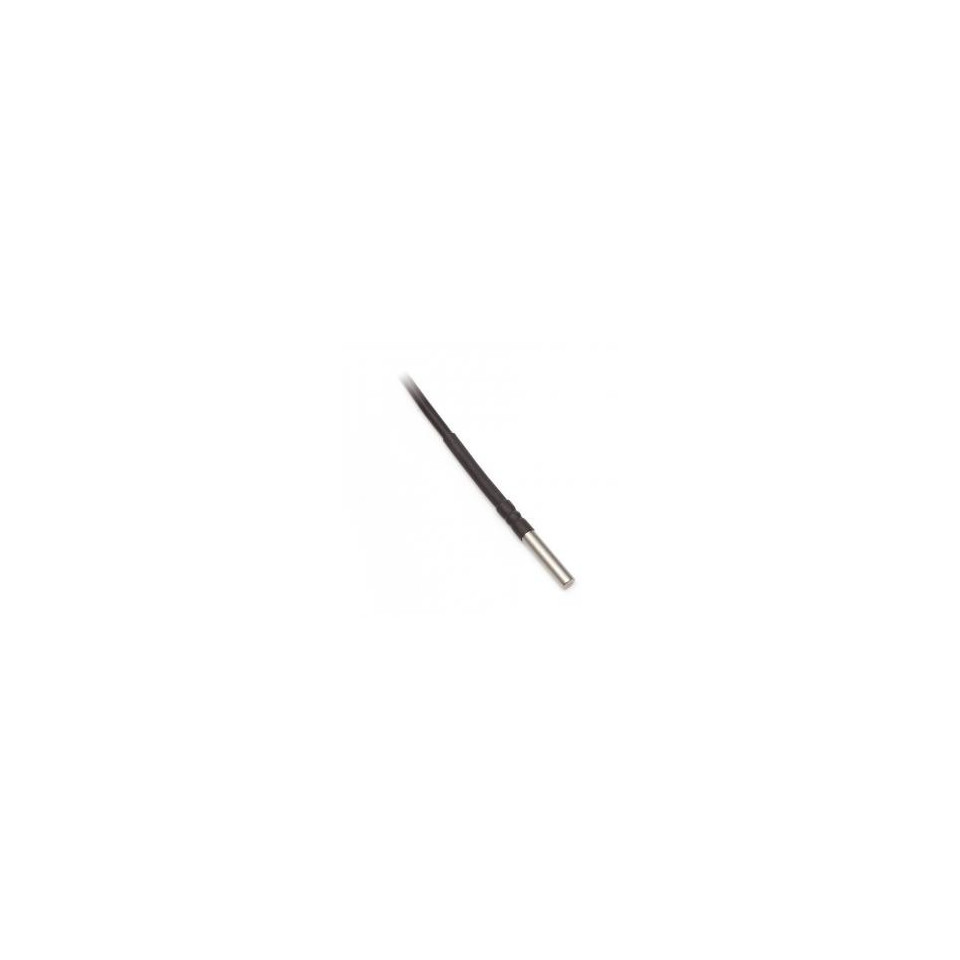

SENZOR TEMPERATURE SA KUĆIŠTEM ∅ 5,8 mm

Upućivanje GKTG8 / RR

Dostava za 3 do 5 tjedana

Tip senzora KTG 8 / R

Sve vrste osjetljivih elemenata

Temperaturna razlika

-40 ° C do 120 ° C (raspon mjerenja se može proširiti - pogledajte preinake)

Klasa zaštite IP 67 prema EN 60529

Promjer kućišta 5,8 ± 0,1 mm

Duljina kućišta L 40 do 100 mm

Materijal kućišta nehrđajući čelik DIN 1.4301

Zaštićeni ulazni kabel RADOX 2 x 0,5 mm2

RADOX zaštićen 4 x 0,5 mm2

Otpor žice

0,07 Ω za 1 m kabela za dvožični priključak

Vrijeme odziva τ0,5 <7 s (u tekućoj vodi pri 0,4 ms-1)

Otpor izolacije

> 200 MΩ pri 500 VDC, temperatura 25 ° C ± 3 ° C, vlažnost <80%

Prosječni životni vijek ≈ MTTF * 1,95 x 106 h

* U uvjetima okoliša i rada navedenim u odobrenoj metodologiji ispitivanja.

testovi

Ispitivanja udara i vibracija kategorije 2 prema EN 61373

Ispitivanje izolacije 4 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru

prema EN 45545 (moguće prema NFPA 130)

Značajke proizvoda SENZOR TEMPERATURE SA KUĆIŠTEM ∅ 5,8 mm

KTG 8 / R temperaturni otpornik osjetnik dizajniran je za mjerenje temperature plinovitih ili tekućih tvari. U segmentu primjene šinskih vozila namijenjen je, na primjer, u sustavu klimatizacije i sustavu za kontrolu temperature.

Raspon radne temperature senzora je od -40 ° C do 120 ° C. Senzor se može koristiti za sve upravljačke sustave kompatibilne s vrstama osjetnih elemenata navedenih u tablici tehničkih parametara. Senzor je u skladu sa stupnjem zaštite IP 67 prema normi EN 60 529, kako je izmijenjena.

Senzori su namijenjeni radu u kemijski neagresivnom okruženju.

PRIBOR

JTG 8 zaštitni bunar

TESTOVI, DEKLARACIJA, KALIBRACIJE

Ispitivanja tipa provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Proizvod zadovoljava parametre u skladu s EN 45545-2, izmijenjenim i dopunjenim, Zaštita od požara željezničkih vozila - Dio 2: Zahtjevi za požarno ponašanje materijala i komponenata. Materijali također udovoljavaju zahtjevima NFPA 130 protupožarnog standarda, izmijenjenog i dopunjenog.

- promjenjiva izvedba šipke - duljina L

- mogućnost premazivanja dva osjetljiva elementa

- Preciznost vodeća u klasi (osim Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- mogućnost premazivanja nestandardnih temperaturnih senzora (DALLAS, TSiC, KTY, SMT, TC itd.)

U slučaju zamjene oklopljenog silikonskog kabela (nije u skladu sa standardom EN 45545-2):

- raspon temperatura -50 ° C do 200 ° C
