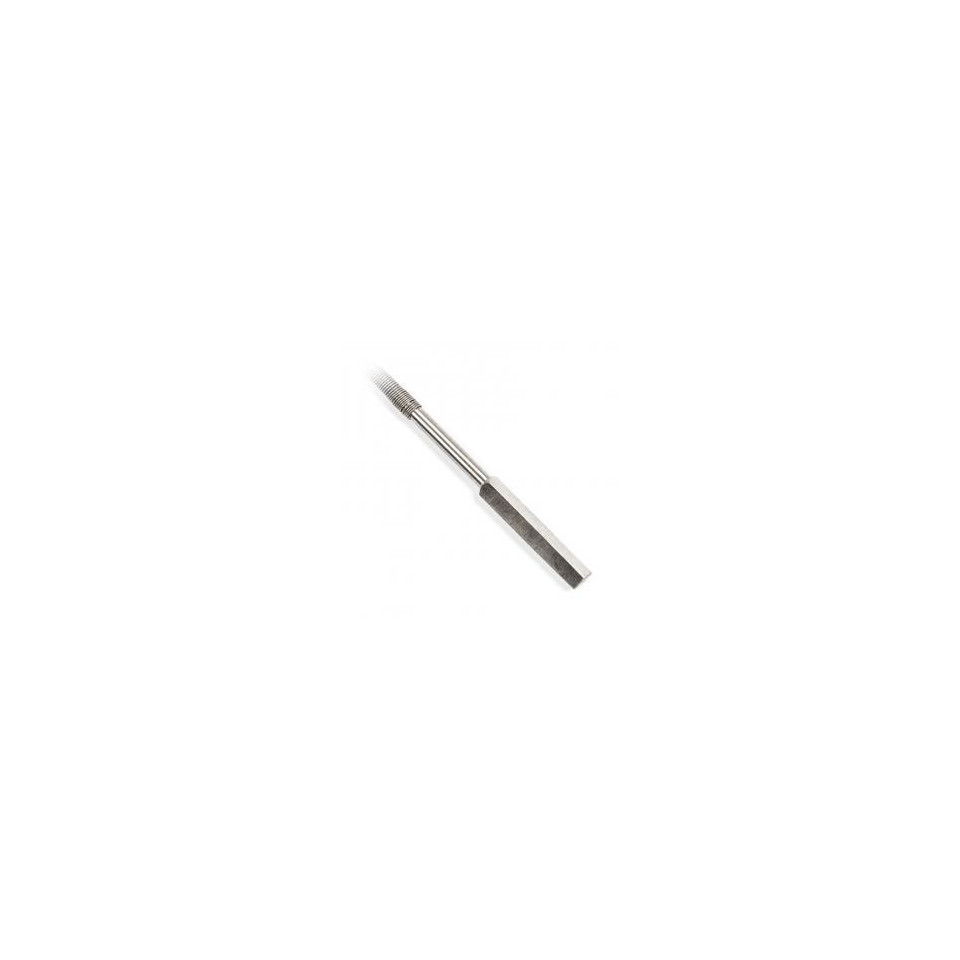

SENZOR TEMPERATURE KONTAKTA NERĐAJUĆEG ČELIKA KTR 026H

SENZOR TEMPERATURE KONTAKTA NERĐAJUĆEG ČELIKA KTR 026H

Upućivanje GKTR026HR

Tip senzora KTR 026H

Tip osjetljivog elementa Pt 100/3850, Pt 1000/3850

Temperaturna razlika

-30 ° C do 350 ° C kratkotrajno do 450 ° C

Klasa zaštite IP 67 prema EN 60529

Dimenzija kućišta 6 x 6 mm

Duljina kućišta

45/85 mm

Materijal kućišta nehrđajući čelik DIN 1.4301

2 x 0,22 mm2 zaštićeni silikonski ulazni kabel

silikonski zaštićen 4 x 0,15 mm2

Otpor žice

0,162 Ω za 1 m kabela za dvožični priključak

Vrijeme odziva τ0,5 <4 s (u tekućoj vodi pri 0,4 ms-1)

Otpor izolacije

> 200 MΩ pri 500 VDC, temperatura 25 ° C ± 3 ° C, vlažnost <80%

Prosječni životni vijek ≈ MTTF * 1,2 x 105 h - na temelju teoretskog izračuna

* U uvjetima okoliša i rada navedenim u odobrenoj metodologiji ispitivanja.

testovi

Ispitivanja udara i vibracija

kategorija 2 prema EN 61373

Ispitivanje izolacije 2,5 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru

prema EN 45545

Napomena: Proizvođač zadržava pravo izmjene dizajna i tehničkih karakteristika proizvoda. Za stvarne informacije uvijek kontaktirajte svog dobavljača.

Značajke proizvoda SENZOR TEMPERATURE KONTAKTA NERĐAJUĆEG ČELIKA KTR 026H

KTR 026H temperaturni osjetnik dizajniran je za mjerenje površinske temperature čvrstih tvari s glatkom površinom. U segmentu primjene šinskih vozila razvijen je za kontrolu zagrijavanja remenica trolejbusa.

Raspon radne temperature senzora, koji se odnosi samo na kvadratni dio kućišta, je od -30 ° C do 350 ° C; senzor može na kratko biti izložen temperaturi do 450 ° C. Senzor se sastoji od metalnog kućišta u kojem su smješteni element za otkrivanje i ulazni kabel. Senzor je u skladu sa stupnjem zaštite IP 67 prema normi EN 60 529, kako je izmijenjena.

Senzor je dizajniran za rad u kemijski neagresivnom okruženju.

TESTOVI, DEKLARACIJA, KALIBRACIJE

Tipska ispitivanja provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Proizvod zadovoljava parametre u skladu s EN 45545-2, izmijenjenim i dopunjenim, Zaštita od požara željezničkih vozila - Dio 2: Zahtjevi za požarno ponašanje materijala i komponenata. Materijali također udovoljavaju zahtjevima NFPA 130 protupožarnog standarda, izmijenjenog i dopunjenog.

- Preciznost vodeća u klasi (osim Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- mogućnost zatvaranja dva senzora

- mogućnost 3-žičnog ili 4-žičnog spajanja
