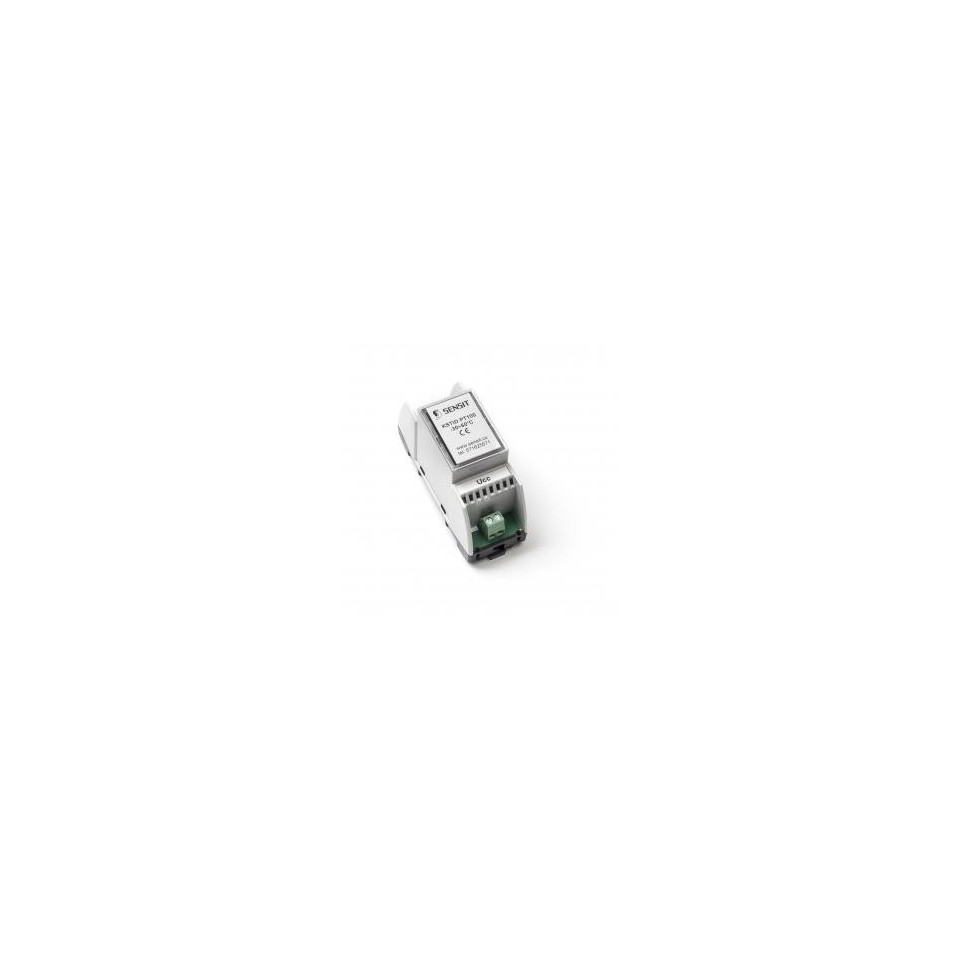

KSTID PRETVARAČ - 4 do 20 mA

Upućivanje GKSTIDR

Dostava za 3 do 5 tjedana

Tip pretvarača KSTID Pt 100 KSTID Pt 1000

Ulazni signal Pt 100/3850 Pt 1000/3850

Izlazni signal od 4 do 20 mA

Standardno područje mjerenja -30 ° C do 60 ° C

0 ° C do 100 ° C

0 ° C do 150 ° C

0 ° C do 200 ° C

drugi kupac prema

Napajanje 11 do 30 VDC

Nominalni napon napajanja Un 24 VDC

Maksimalno mreškanje napona Un 0,5%

Pogreška mjerenja <0,6% mjernog područja, minimalno 0,5 ° C

Temperatura okoline -30 ° C do 70 ° C

Materijal kutije LEXAN (u skladu s EN 45545-2)

Zaštitna kutija / priključni blok IP 20 / IP 00 prema EN 60529

Izlazna struja za lom osjetnog elementa> 24 mA

Izlazna struja za kratko osjetljivi element <3,5 mA

Ispitivanja na udarce i vibracije kategorije 1, klasa B prema EN 61373

Elektromagnetska kompatibilnost prema EN 50121-3-2

Ispitivanje izolacije 1,5 kVDC tijekom 1 minute prema EN 50155

Prosječni životni vijek MTTF-a * 1,95 x 106 h, na temelju teoretskog izračuna

*) U uvjetima okoliša i rada navedenim u odobrenoj metodologiji ispitivanja

testovi

Ispitivanja na udarce i vibracije kategorije 1, klasa B prema EN 61373

Elektromagnetska kompatibilnost prema EN 50121-3-2

Ispitivanje izolacije 1,5 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru

prema EN 45545 (moguće prema NFPA 130)

Značajke proizvoda KSTID PRETVARAČ - 4 do 20 mA

KSTID pretvarači namijenjeni su pretvaranju signala od otpornih temperaturnih osjetljivih elemenata Ni 1000/6180, Pt 100/3850 ili Pt 1000/3850 u jedinstveni signal od 4 do 20 mA. Ovi se pretvarači mogu koristiti u bilo kojem upravljačkom sustavu kompatibilnom s trenutnom izlaznom snagom od 4 do 20 mA. Standardna mjerna područja pretvarača navedena su u tablici specifikacija. Raspon radne temperature je od -40 ° C do 80 ° C. Ove se granice ne smiju prekoračiti ni na kratko.

Senzori su dizajnirani za rad u kemijski neagresivnom okruženju.

TESTOVI, DEKLARACIJA, KALIBRACIJE

Ispitivanja tipa provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Elektromagnetska kompatibilnost prema EN 50121-3-2, kako je izmijenjen i dopunjen

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Materijal plastične kutije i PCB-a ispunjava niz zahtjeva za materijale R 24 prema tablici 5 za razinu požara HL1-HL2-HL3 norme EN 45545-2, kako je izmijenjena. Može se isporučiti s materijalima koji su u skladu s NFPA 130 standardom zaštite od požara, kako je izmijenjen.
