KST RS 485 pretvarači temperature

Upućivanje GKST RS 485R

Dostava za 3 do 5 tjedana

Tip pretvarača KST 485

Ulazni signal Pt 1000/3850

RS 485 / MODBUS RTU izlazni signal

Svojstva komunikacije Komunikacija putem RS 485, maksimalna duljina segmenta je 1200 m, asinkroni prijenos

unaprijed zadana brzina prijenosa 9600 Bd, neobavezna brzina prijenosa 1200, 2400, 4800, 9600, 19200, 57600, 115200 Bd - DIP prekidač

247 modula / 1 serijski port

ModBus RTU protokol 1 zaustavni bit, bez pariteta

Područje mjerenja -50 do 200 ° C

Napajanje 10 do 35 V DC (ne stabilizirano) 14 do 24 V AC

Potrošnja energije max. 1 mW

Nominalni napon napajanja Un 24 VDC

Točnost elektronike 0,05%

Točnost osjetljivog elementa

Rezolucija 0,01 ° C

Materijal kutija LEXAN (u skladu sa standardom EN 45545-2)

Zaštita od ulaska

KST: IP 65 prema EN 60529

Prosječni životni vijek MTTF-a * 1,95 x 106 h, na temelju teoretskog izračuna

*) U uvjetima okoliša i rada navedenim u odobrenoj metodologiji ispitivanja

testovi

Ispitivanja na udarce i vibracije kategorije 1, klasa B prema EN 61373

Elektromagnetska kompatibilnost prema EN 50121-3-2

Ispitivanje izolacije 1,5 kVDC tijekom 1 minute prema EN 50155

Otpornost na vatru prema EN 45545 (moguće prema NFPA 130)

Značajke proizvoda KST RS 485 pretvarači temperature

KST RS 485 - pretvarači temperature RS 485 namijenjeni su pretvaranju signala s otpornih temperaturnih osjetljivih elemenata tipa Pt 1000/3850 u digitalni RS 485 / MODBUS RTU signal. Ovi se pretvarači mogu koristiti u bilo kojem upravljačkom sustavu kompatibilnom s digitalnim izlazom RS 485. Standardna područja mjerenja pretvarača su od -50 do 200 ° C. Raspon radne temperature je od -40 ° C do 80 ° C. Ova ograničenja ne smiju biti premašena čak i na kratko.

Pretvarači su dizajnirani za rad u kemijski neagresivnom okruženju.

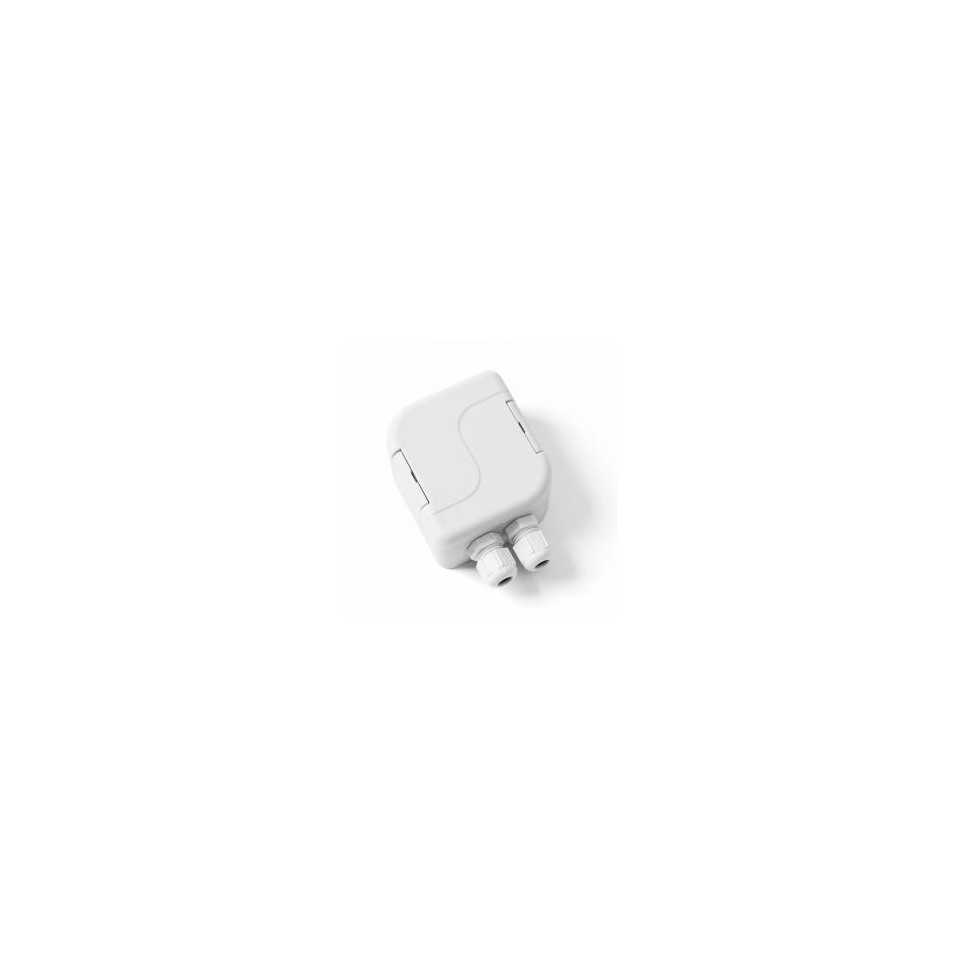

Pretvarač KST RS 485 - plastično kućište izrađeno je od LEXAN materijala u skladu sa zahtjevima EN 45545-2 i identično je, na primjer, priključnoj glavi senzora KS 120. Dostavlja se sa zidnim nosačem ili s kopčom za pričvršćivanje na DIN šinu. Plastično kućište udovoljava zahtjevima zaštite IP 65 prema EN 60 529.

TESTOVI, DEKLARACIJA, KALIBRACIJE

Ispitivanja tipa provodi prijavljeno tijelo prema normi EN 50155, kako je izmijenjena i dopunjena, Željezničke primjene - Elektronička oprema koja se koristi na voznom parku, čl. 12.2.9, 12.2.11

- Elektromagnetska kompatibilnost prema EN 50121-3-2, kako je izmijenjen i dopunjen

- Ispitivanje izolacije prema EN 50155, kako je izmijenjen i dopunjen

- Ispitivanja udara i vibracija prema EN 61373, kako je izmijenjen i dopunjen

Materijal plastične kutije i PCB-a ispunjava niz zahtjeva za materijale R 24 prema tablici 5 za razinu požara HL1-HL2-HL3 norme EN 45545-2, kako je izmijenjena. Može se isporučiti s materijalima koji su u skladu s NFPA 130 standardom zaštite od požara, kako je izmijenjen.
